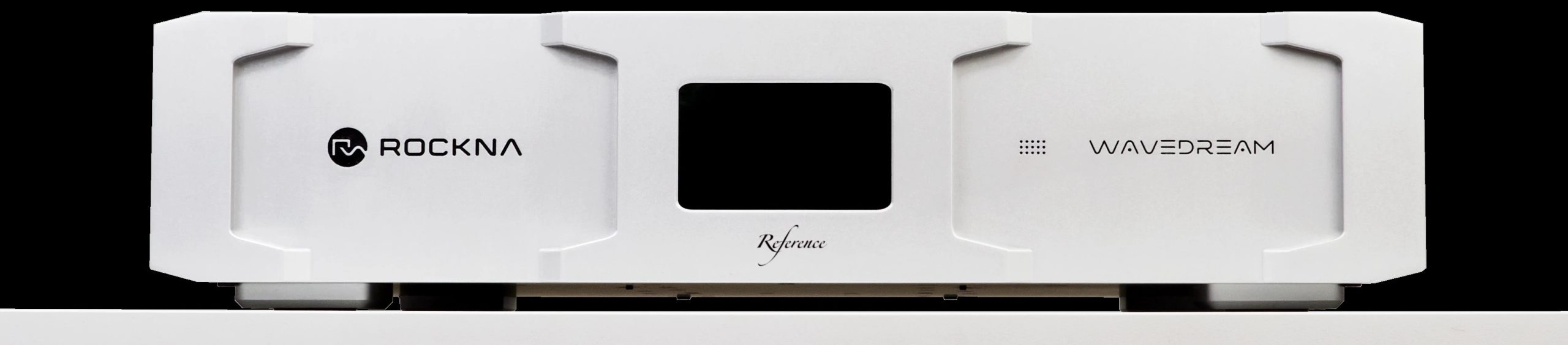

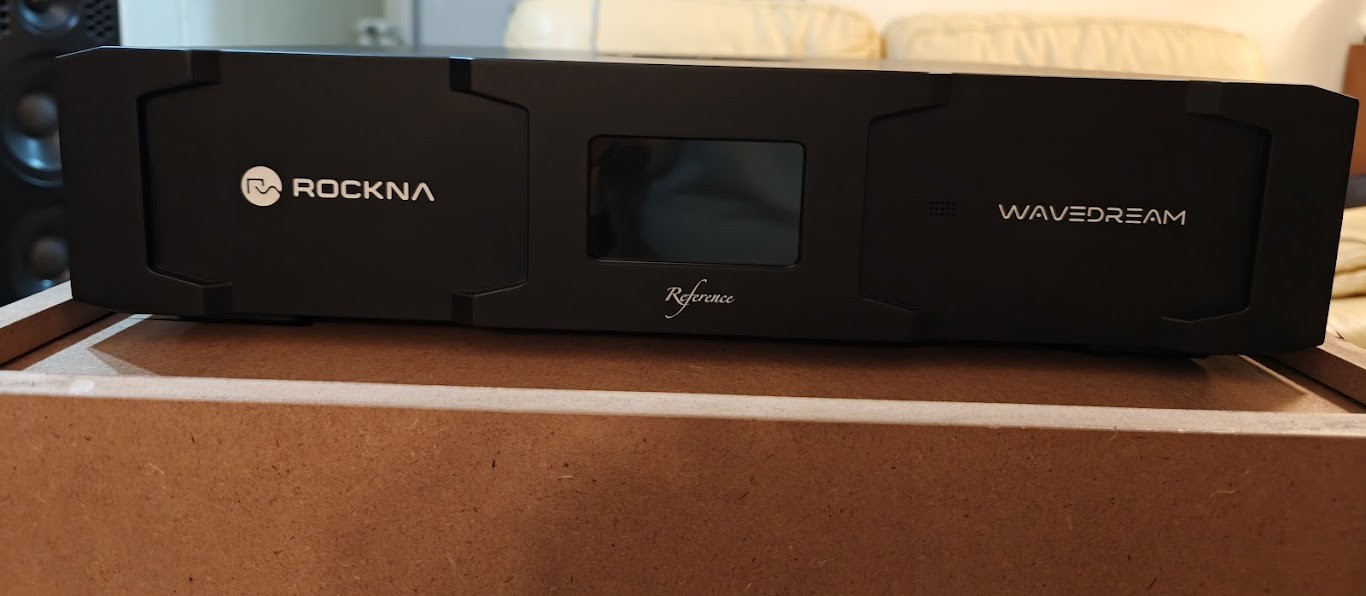

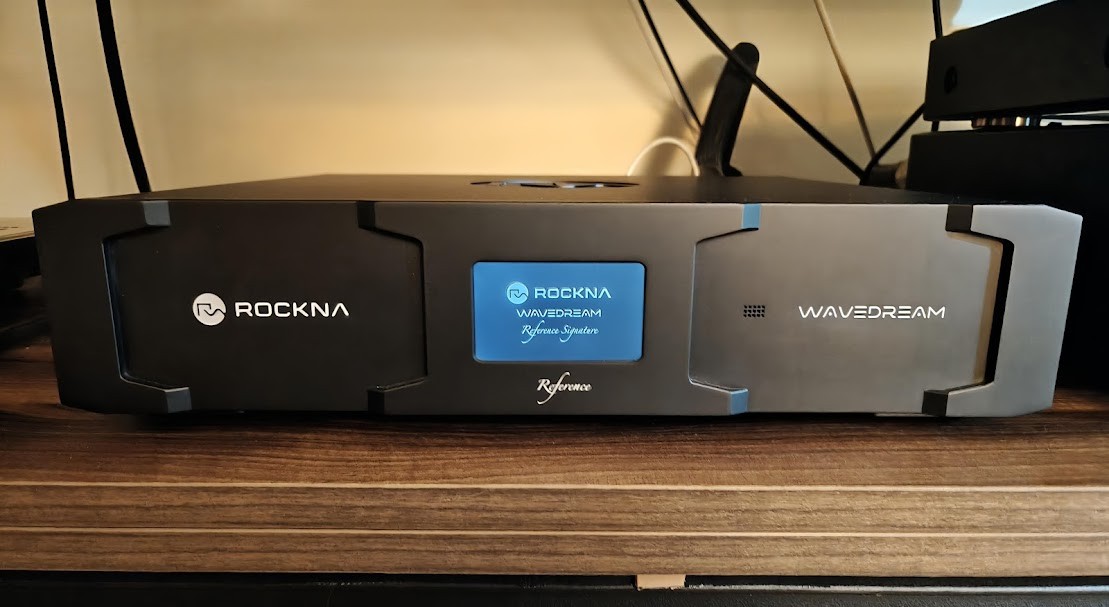

Rockna Wavedream Reference
Hace 10 años, lanzamos el Wavedream DAC, un dispositivo que ha definido nuestra identidad y ha dejado una marca en el audiófilo exigente. El Wavedream Reference es más que una evolución de nuestro DAC, eleva la historia de nuestra empresa y nuestro equipo porque supera los límites de la conversión digital a analógica personalizada a través de una ingeniería, un rendimiento, un diseño y una calidad de sonido adecuados. Como culminación de años de experiencia y con tantos avances tecnológicos, el Reference justificaba una renovación completa de la marca Rockna, es así de especial.
Cada componente o subsistema relevante del Reference está definido por el hardware propietario y el software personalizado de Rockna. No aceptamos limitaciones de soluciones estándar como chips DAC, módulos de transmisión OEM o amplificadores operacionales de señal. Como siempre, nos mantuvimos fieles a nuestra filosofía de presentar productos con un alto grado de originalidad y soluciones técnicas elegantes.
HARDWARE ARCHITECTURE
En el corazón de Wavedream Reference se encuentra nuestra arquitectura personalizada, diseñada para el más alto nivel de precisión y el máximo refinamiento en la reproducción de audio. Nuestro DAC está construido sobre un chip AMD/ZYNQ altamente optimizado y eficiente para el control maestro/renderizador de red y 4 FPGA, uno para cada fase del sistema de conversión discreta. La máquina ejecuta un sistema Linux personalizado Rockna que se encarga de todo excepto del procesamiento de audio, que se ejecuta mediante bloques de hardware dedicados.

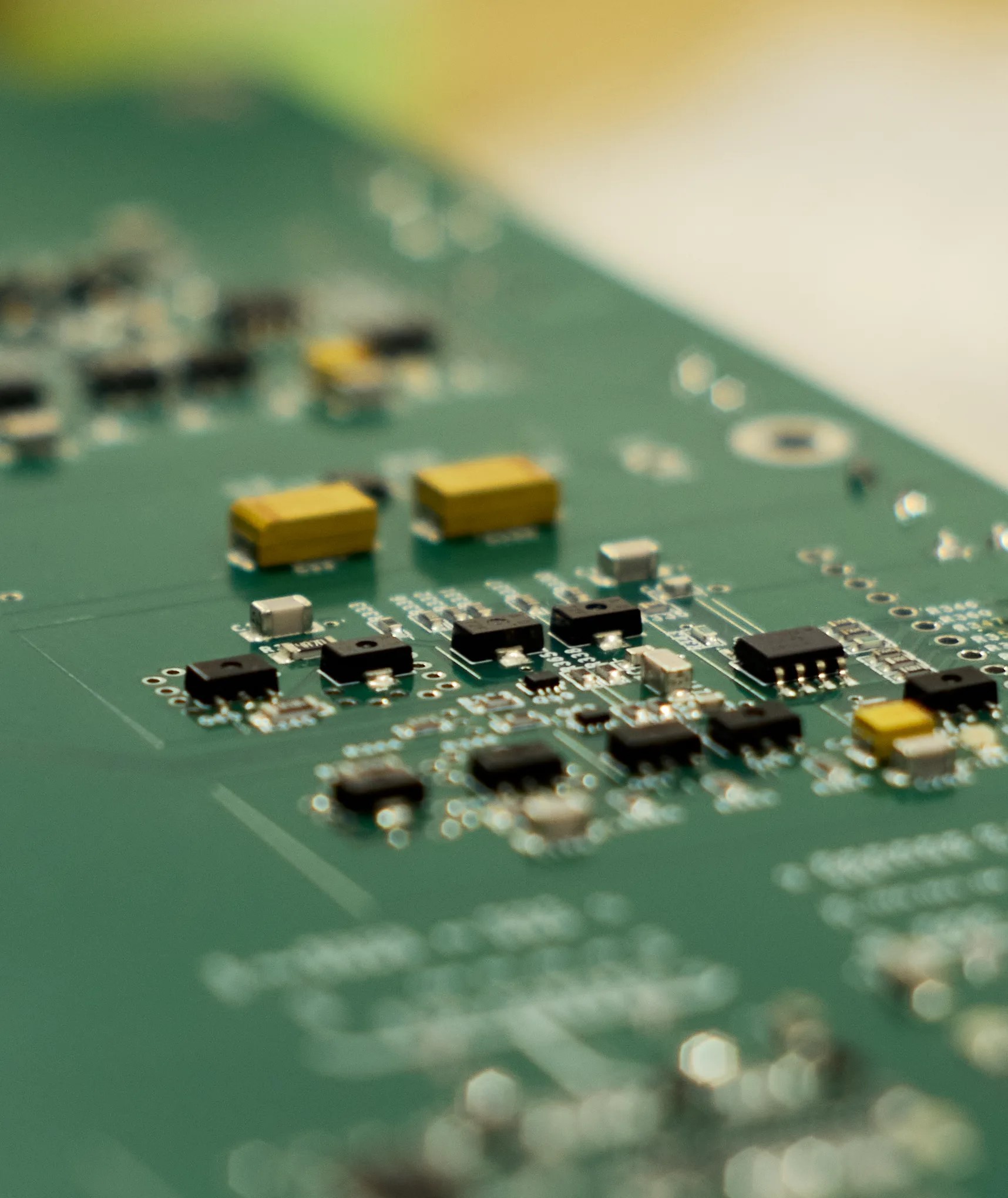

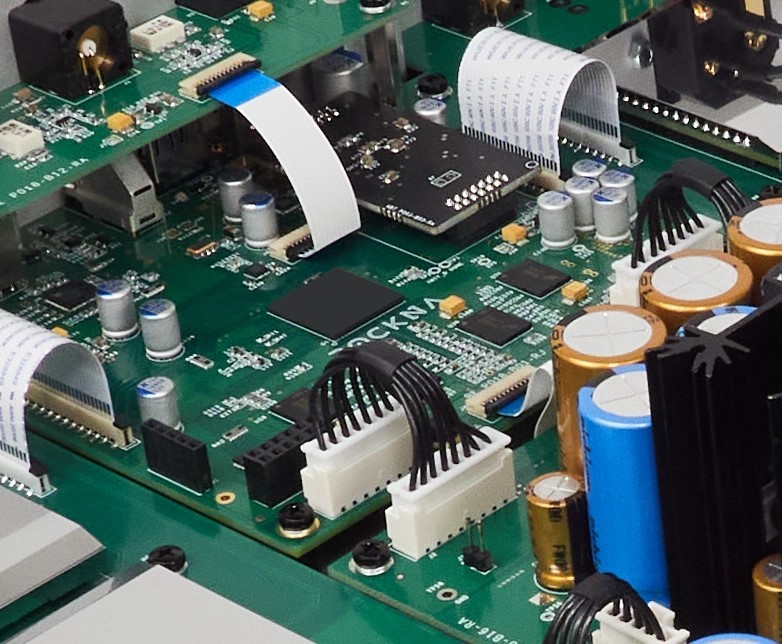

Para lograr un diseño interno elegante, diseñamos una placa de núcleo central de 10 capas para el procesamiento frontal digital y el renderizador de red. Se desarrolló una placa de alimentación de bajo ruido dedicada completamente nueva, así como nuevas placas de conversión colocadas en una configuración simétrica, dos para cada canal. En comparación con el Wavedream clásico, el diseño se optimizó acortando las rutas de la señal de reloj y de datos y utilizando conectores de placa a placa de mayor calidad. Por lo tanto, la integridad de la señal se mejoró significativamente. Además, los transformadores toroidales y la pantalla están protegidos internamente mediante una jaula de cobre. Las etapas analógicas que siguen a los módulos de conversión D/A están ocultas en la parte posterior de las placas izquierda y derecha.
La filosofía de Rockna para un DAC excepcional es dominar el arte de conectar tecnologías de señal mixta de tal manera que la salida conserve todos los matices finos de la grabación original. Muchos piensan que el secreto es el procesamiento digital adecuado, pero esa es solo una pieza del rompecabezas. Al trasladar la información de audio del dominio digital al analógico, el sistema de reloj desempeña un papel fundamental a la hora de dar una sensación de realismo, sonido analógico y crear imágenes de audio en 3D. La mayoría de los conversores D/A toman la vía fácil y confían en el ASRC (acrónimo de convertidor de frecuencia de muestreo asíncrono) integrado en los chips que utilizan. Si bien el ASRC puede tener una firma de sonido en sí mismo, la calidad del ASRC implementado en los chips DAC se ve afectada por el coste y el espacio en silicio, por lo que es propenso a la degradación de la calidad del sonido.
En el Wavedream Reference desarrollamos una de las soluciones de reloj PLL digital sin ASRC más avanzadas que le da al DAC la capacidad de funcionar como una fuente analógica, con un sentido natural del ritmo. Otro elemento clave es que las señales digitales viajan físicamente como señales analógicas de alta velocidad y deben tratarse en consecuencia. Los bits son bits en un nivel abstracto, pero en las pistas de PCB, conectores y cables son una sucesión de señales analógicas rectangulares de alta velocidad que no son perfectas: tienen tiempo de subida, tiempo de caída y pueden verse afectadas por zumbidos, picos, reflexiones, diafonía, ruido de fase (jitter), etc. Es por eso que Rockna ha perfeccionado las técnicas de radiofrecuencia para mitigar estos problemas que tienen el potencial de arruinar el sonido analógico buscado.
FUENTE DE ALIMENTACIÓN HÍBRIDA

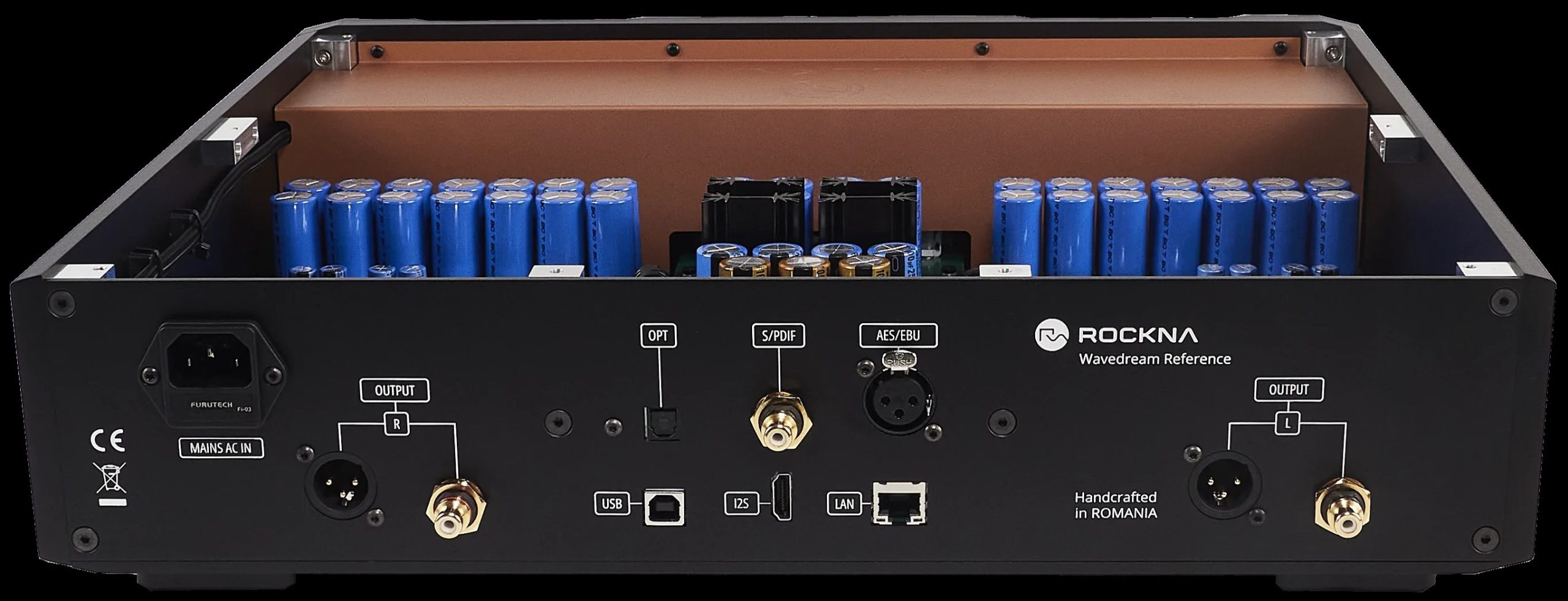

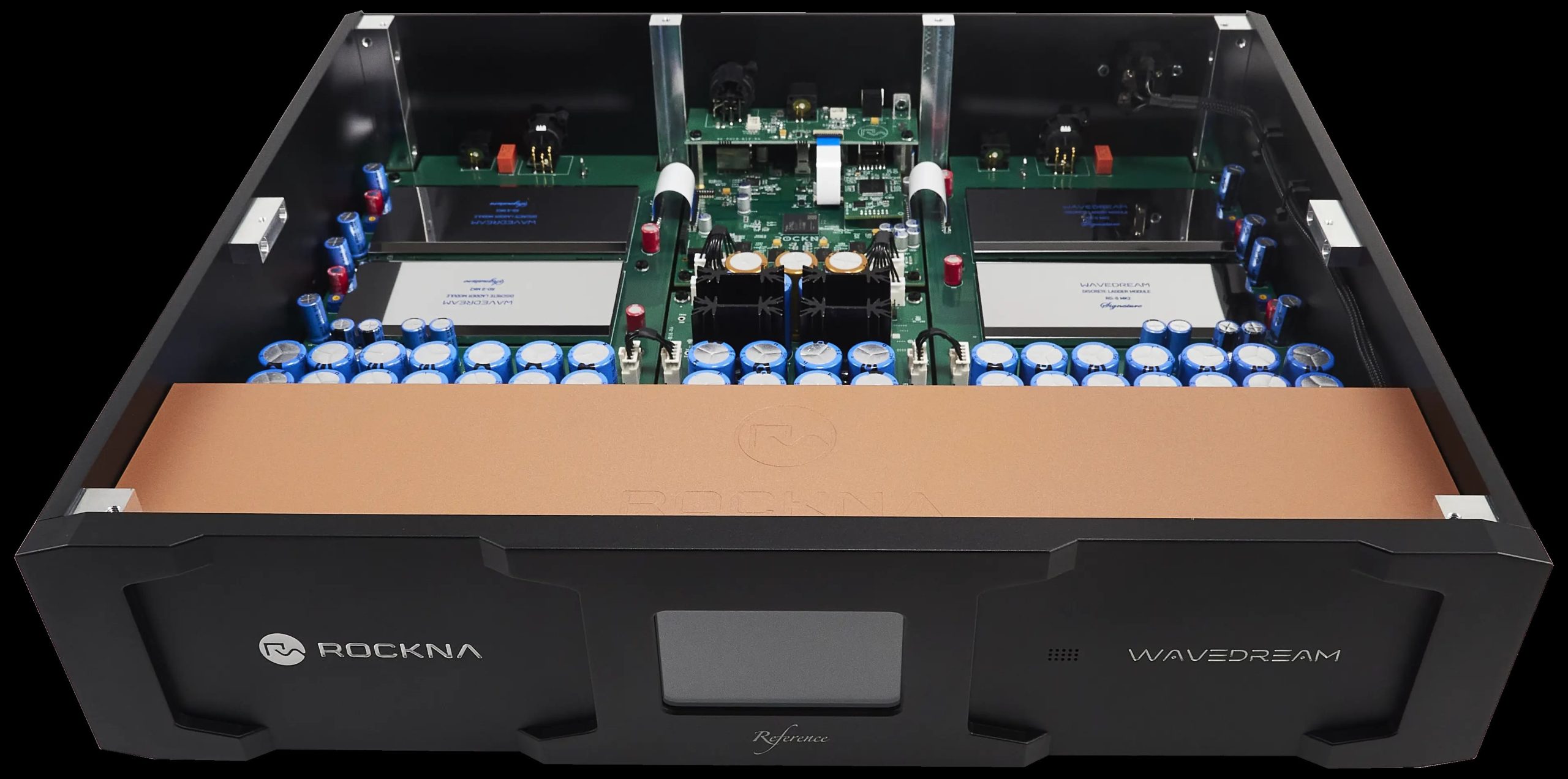

La complejidad de la fuente de alimentación de referencia se muestra en el diagrama adyacente. Tuvimos que equilibrar perfectamente la eficiencia, el espacio interno y la necesidad de ruido un trabajo requerido para el rendimiento del DAC. Más de 20 circuitos relacionados con la energía impulsan más de 90.000 uF de capacitancia. Los transformadores toroidales de calidad de audio están ocultos debajo de una gruesa lámina de cobre que actúa como un escudo.
Fuente de alimentación lineal
Módulos DAC

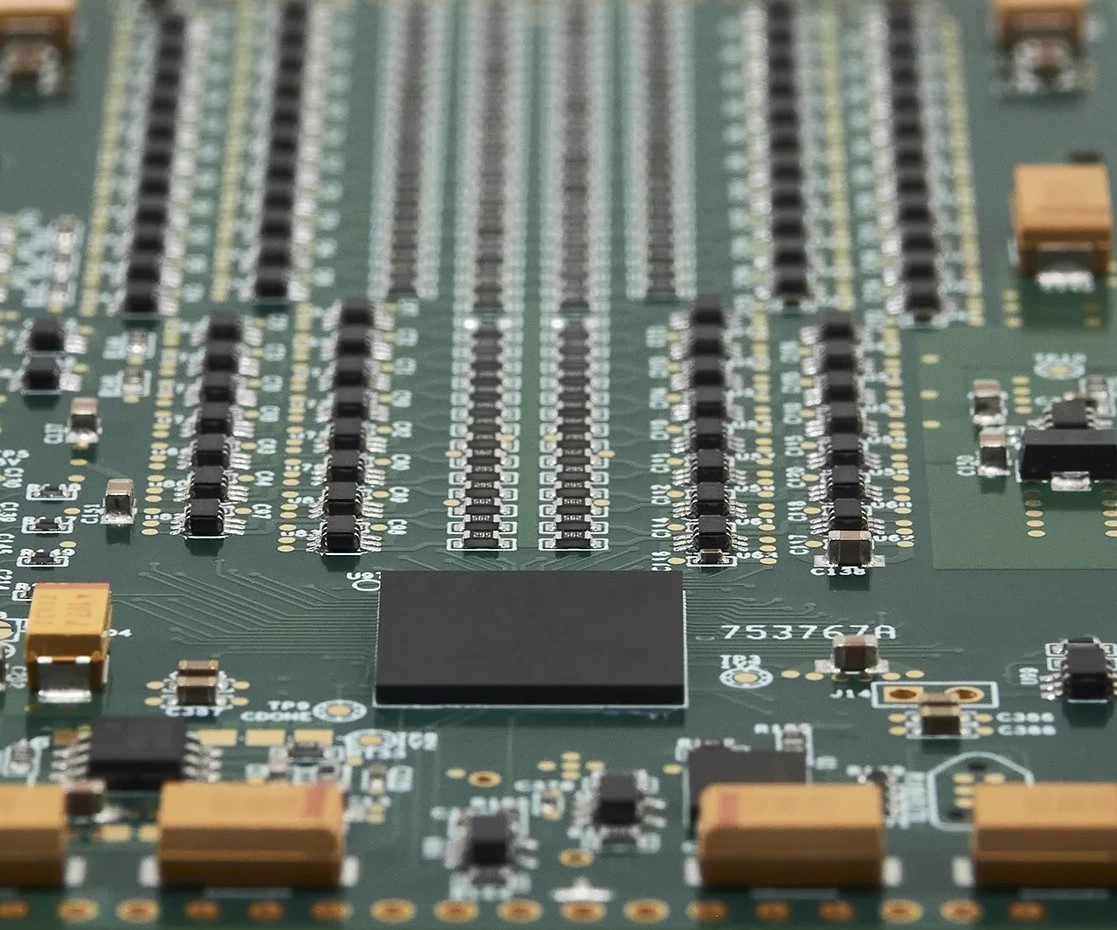

Para la etapa de conversión D/A, desarrollamos una versión evolucionada de los potentes módulos DAC utilizados en el DAC clásico Wavedream. Los módulos en sí son piezas complejas de tecnología que comparten una topología de escalera híbrida de signo-magnitud discreta, impulsada por un algoritmo complejo que está integrado en su propio FPGA. Pueden soportar frecuencias de muestreo de hasta unos pocos MHz y la salida de los módulos DAC no tiene búfer, lo que permite una máxima transparencia y una reproducción de sonido natural.
ETAPA ANALÓGICA
La última etapa de la ruta de la señal es la etapa de salida analógica. Su contribución al sonido final es de suma importancia. Diseñada desde cero para funcionar con los nuevos módulos de conversión, la etapa de salida es totalmente discreta y actúa como un buffer de alta velocidad, manteniendo al mismo tiempo el circuito lo suficientemente simple como para lograr una transparencia total. Combinamos dispositivos bipolares y JFET en un diseño de clase A, con una baja impedancia de salida de bucle cerrado y muy bajo nivel de ruido, como una combinación perfecta para el rendimiento general de la máquina.
FILTROS DIGITALES
El FPGA interno sobre muestrea cualquier material a una velocidad fija de 16x. Los módulos DAC decodificarán el flujo digital a una velocidad de 768 Khz o 705,6 Khz, respectivamente, según la velocidad de muestreo de entrada. Descubrimos que esta velocidad es óptima para el rendimiento analógico de los módulos DAC. Detrás de este simple factor de multiplicación se esconde una importante potencia de procesamiento. Los filtros digitales se crean con el esfuerzo combinado de varios bloques DSP que trabajan en paralelo.
Después de muchas simulaciones matemáticas y pruebas de escucha cuidadosas, hemos creado un filtro de sobre muestreo Parks-McClellan personalizado. Hay tres variaciones disponibles: fase lineal, mínima e híbrida. Son filtros altamente optimizados, que ofrecen un rendimiento sorprendente con una gran cantidad de tomas, ofrecen excelentes capacidades de filtrado y son diferentes en lo que respecta a la respuesta al impulso. Para la fase lineal, la energía de timbre (sobre impulso de Gibbs) se divide equitativamente antes y después del impulso. El tipo de fase mínima muestra toda esta energía después del impulso, mientras que nuestro filtro de fase híbrido especial tiene una respuesta combinada entre lineal y mínima, exhibiendo un sobre impulso muy bajo antes del impulso.
RENDERIZADOR DE RED

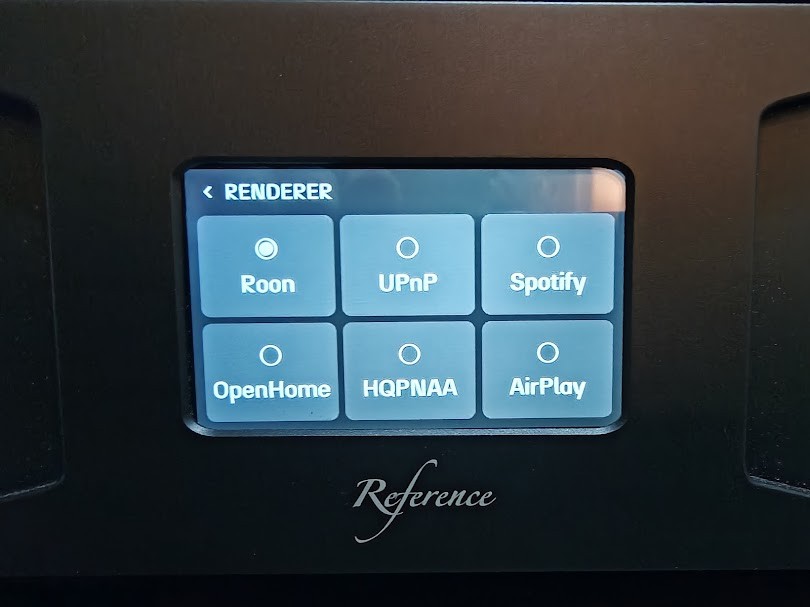

El renderizador de red integrado en Reference es único no solo porque es nuestro enfoque exclusivo, sino porque está integrado a la perfección en el frontend digital del DAC. No hay una «sección de transmisión» separada ni una placa adicional, lo que elimina la necesidad de una conexión externa dedicada y obstáculos innecesarios en la ruta de la señal digital. Integrado de forma nativa dentro del SoC Rockna ZYNQ, el renderizador realmente puede destacarse, permitiendo un rendimiento sonoro perfecto cuando se selecciona.
UN CONTROL POTENTE

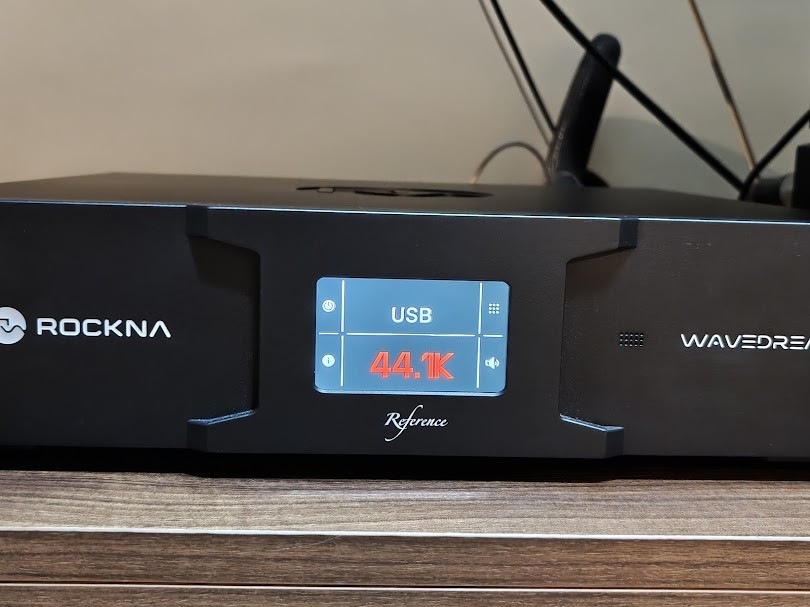

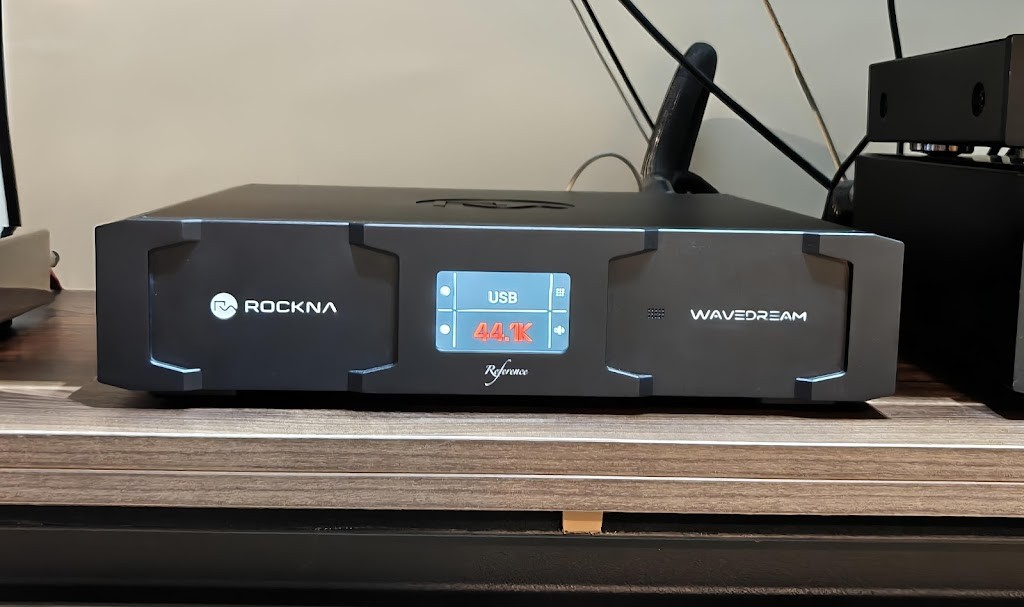

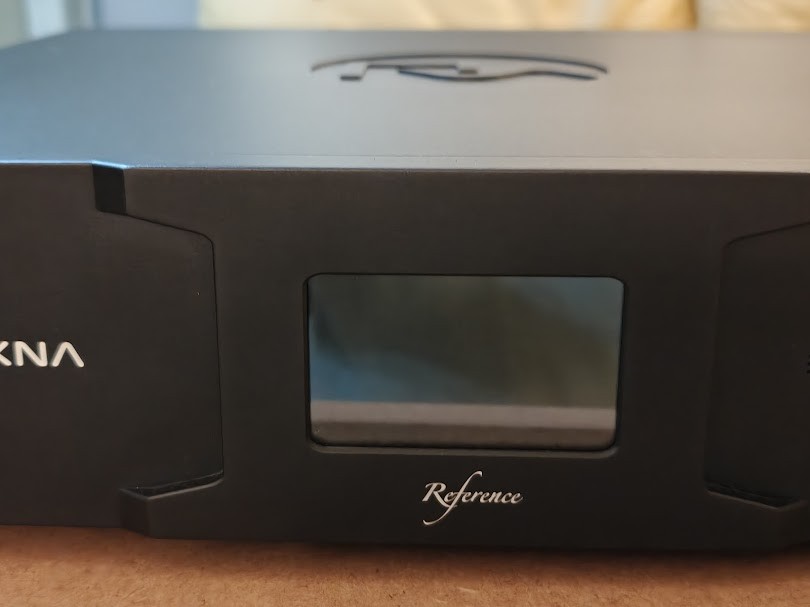

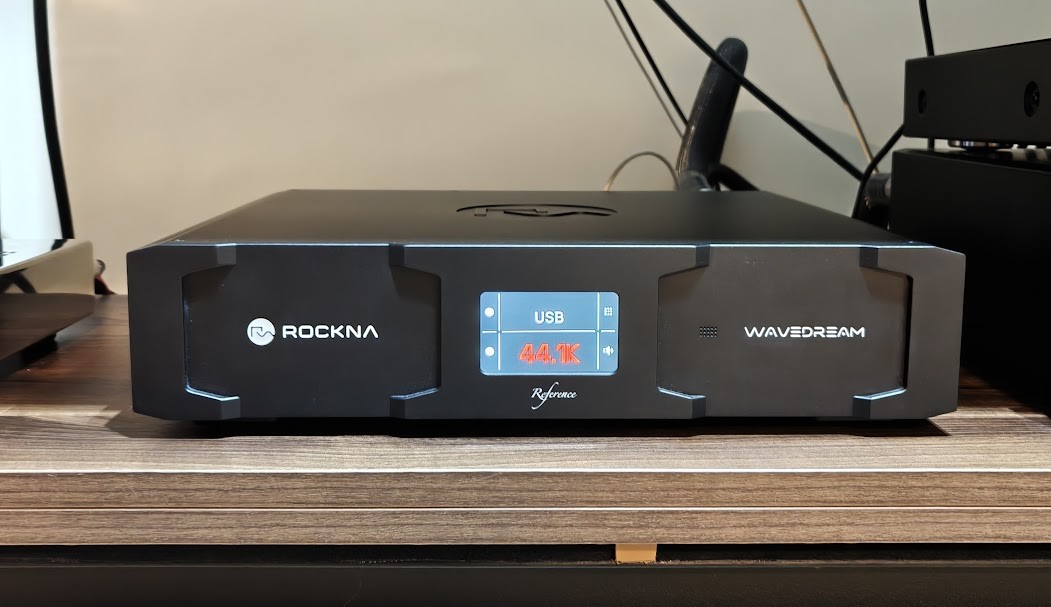

La interfaz de usuario clara y la sencillez de uso son parte de la experiencia Reference. Nuestro equipo se esforzó mucho en diseñar una interfaz de usuario adecuada. Hay tres opciones para controlar el dispositivo: la pantalla táctil del panel frontal, el control remoto infrarrojo clásico y las aplicaciones móviles Reference, disponibles para iOS y Android.

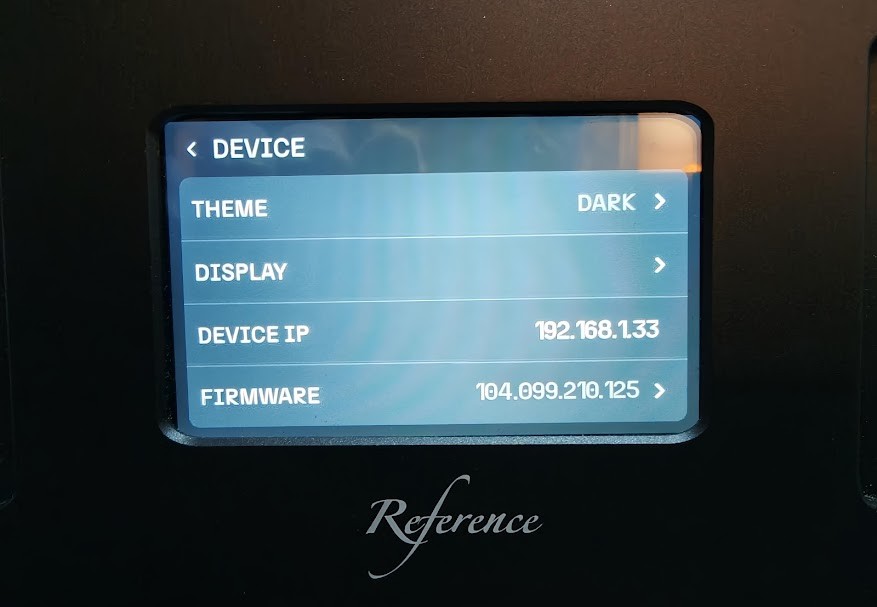

Device information
The user can select between 2 color themes light and dark

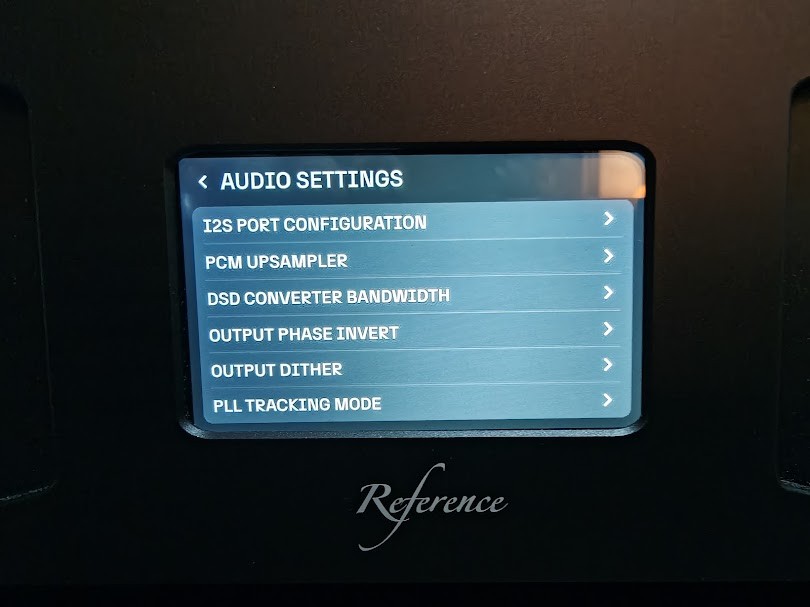

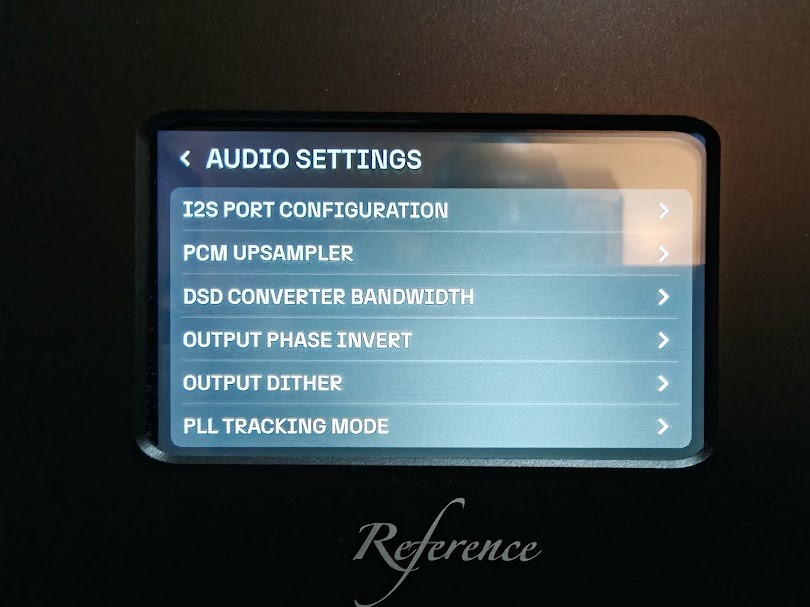

Fine audio settings (Reference Signature)
Example of I2S port control for extended compatibility

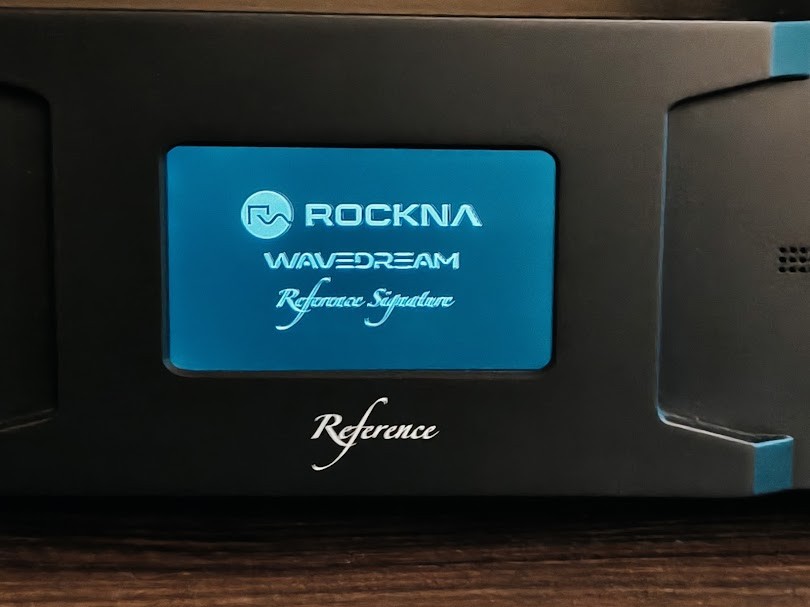

Display options
Simple and effective online update system

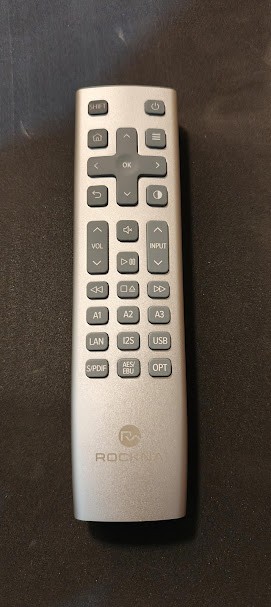

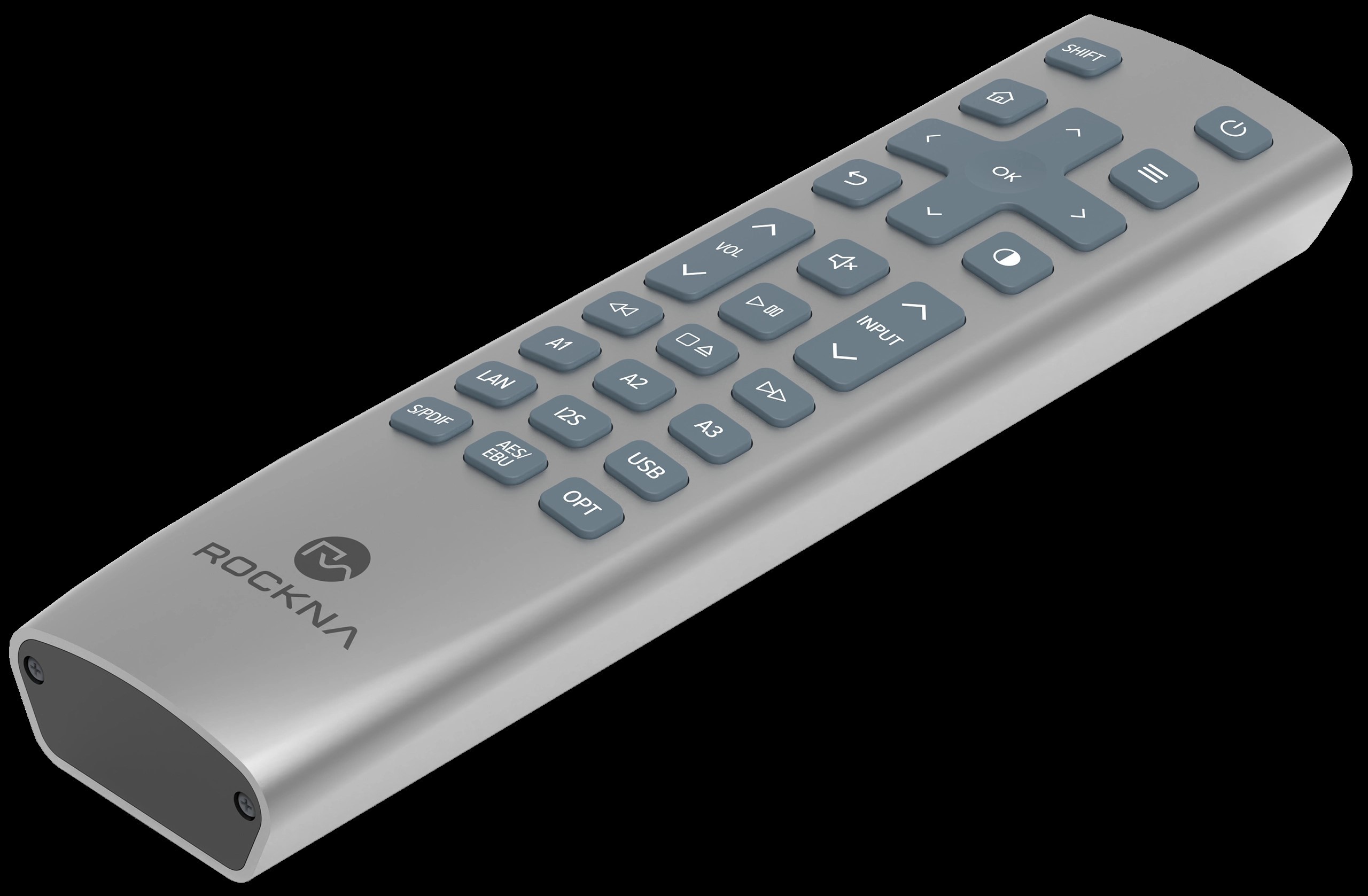

Mando a distancia
Además de la pantalla táctil, la máquina se puede controlar mediante un mando a distancia clásico y aplicaciones móviles para Android e iOS.
El mando a distancia es de metal y tiene teclas iluminadas y sensores de movimiento.
ESPECIFICACIONES
Wavedream Reference
Hardware
SoC AMD ZynQ con firmware Rockna personalizado
Módulos DAC discretos R2R RD-1 MK2 x 4
Conmutadores combinados controlados por FPGA de 27 bits
Gestor de reloj optimizado Femtovox 2
Distribución de reloj reflejada
Fuente de alimentación de bajo ruido y ajustada con precisión
Regulación local en nodos críticos
Regulación discreta para etapas analógicas
Buffer de condensador muy grande
Transformadores de grado de audio blindados con cobre
Rutas críticas con control de impedancia estricto
Sobremuestreo de hardware FPGA
Topología Digital-PLL patentada, sin ASRC
Etapa de salida completamente discreta, versión estándar
Control de volumen ultrafino de 32 bits

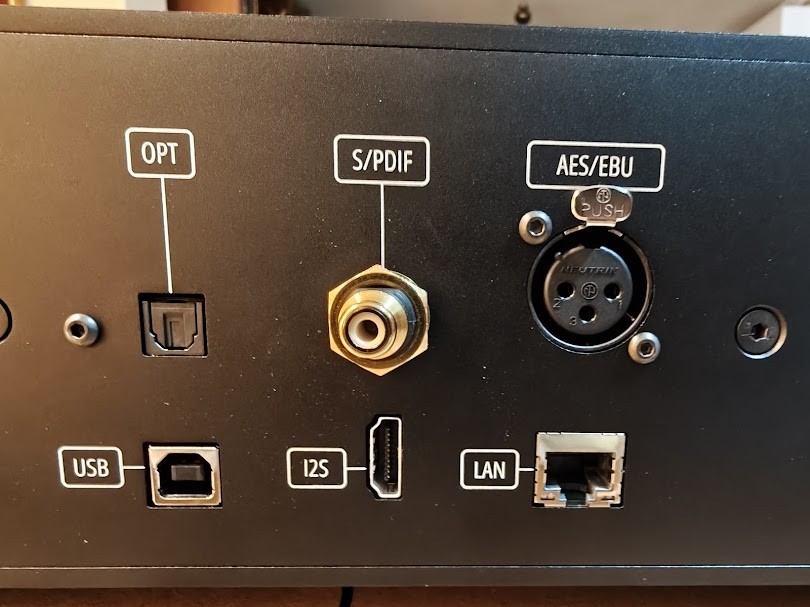

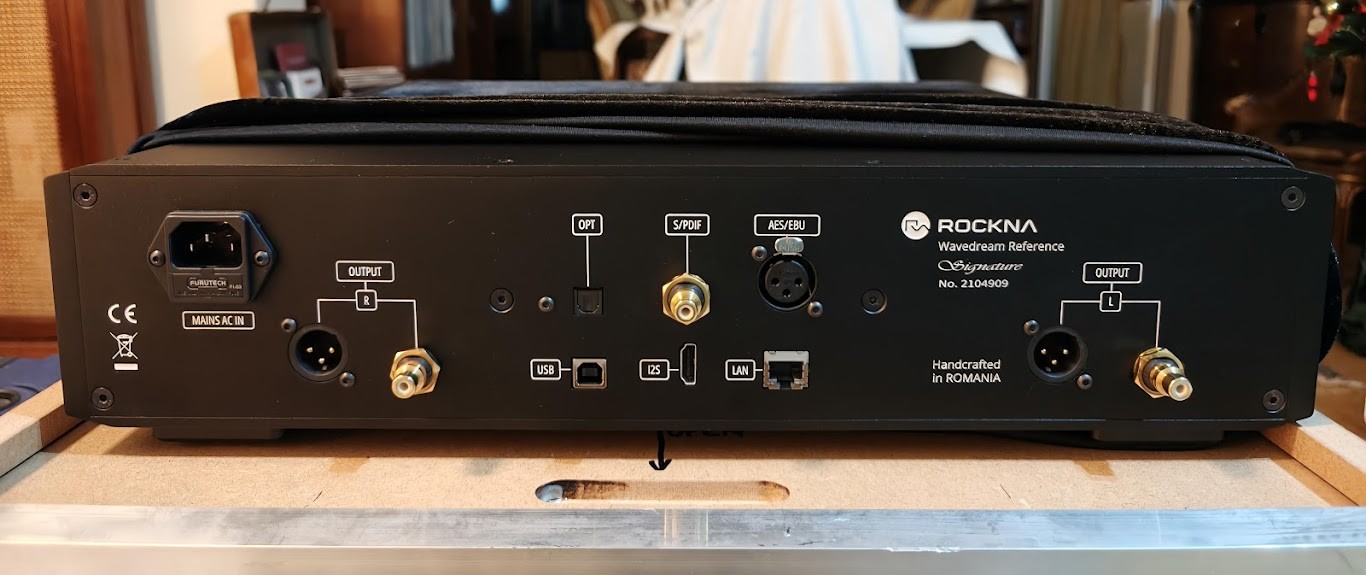

Entradas LAN, USB, I2S, SPDIF, AES/EBU, Toslink

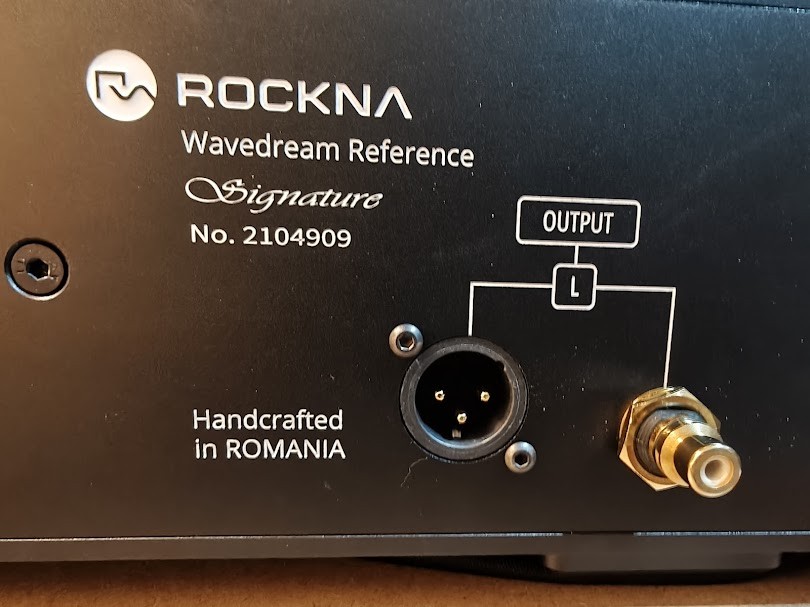

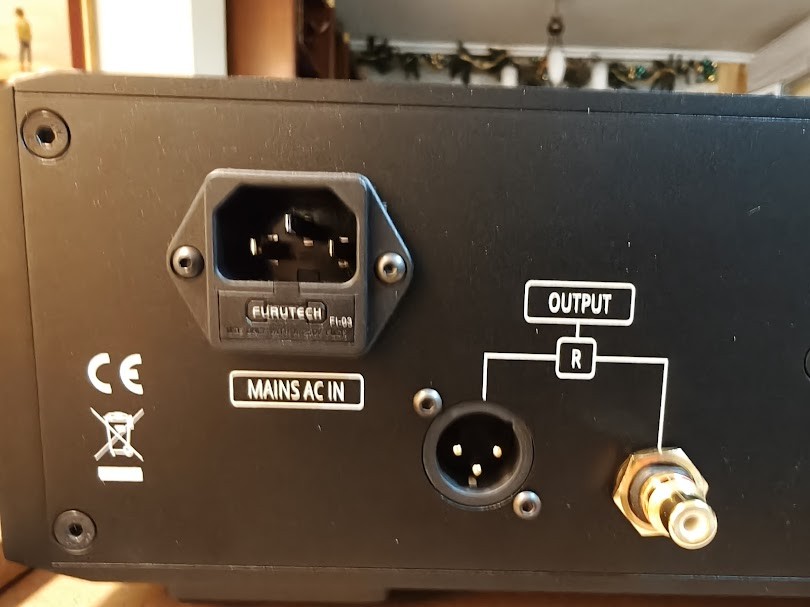

Salidas RCA y XLR
THD -100 dB (-3 dB); DNR 125 dB
MÁX. SALIDA 2,3 V RMS (RCA) 4,6 V RMS (XLR)
Chasis de aluminio, negro mate o plata mate
Dimensiones: 450 x 390 x 105 mm, 10 kg
Software
Kernel Linux personalizado de Rockna
Puente Roon, Upnp, OpenHome
Airplay, HQPNAA, Spotify Connect
Puerto de entrada I2S totalmente configurable
Ancho de banda DSD seleccionable
Aplicación de control móvil para Android e iOS
Actualizaciones de firmware a través de Internet
Wavedream Reference Signature
Hardware
SoC AMD ZynQ con firmware Rockna personalizado
Módulos DAC discretos R2R RD-0 MK2 x 4
Interruptor/bit individual controlado por FPGA de 28 bits
Administrador de reloj Versión Femtovox 2-LPN
Distribución de reloj reflejada
Fuente de alimentación de ruido ultrabajo y ajustada con precisión
Regulación local en nodos críticos
Regulación discreta para etapas analógicas
Buffer de condensadores de gran tamaño
Transformadores de grado de audio blindados con cobre
Rutas críticas con control de impedancia estricto
Sobremuestreo de hardware FPGA
Topología PLL digital patentada, sin ASRC
Etapa de salida completamente discreta, versión estándar
Control de volumen ultrafino de 32 bits
Entradas LAN, USB, I2S, SPDIF, AES/EBU, Toslink
Salidas RCA y XLR
THD -102 dB (-3 dB); DNR 135 dB
MÁX. SALIDA 2,3 V RMS (RCA) 4,6 V RMS (XLR)
Chasis de aluminio, negro mate o plata mate
Dimensiones: 450 x 390 x 105 mm, 10 kg
Software
Kernel Linux personalizado de Rockna
Roon Bridge, Upnp, OpenHome
Airplay, HQPNAA, Spotify Connect
Puerto de entrada I2S totalmente configurable
Ancho de banda DSD seleccionable
Dither de salida
Modo de seguimiento PLL digital
Aplicación de control móvil para Android e iOS
Actualizaciones de firmware a través de Internet
